VA-044 Técnica CLARITY


VA-044 Técnica CLARITY VA-044 Técnica CLARITY VA-044 Técnica CLARITY VA-044 Técnica CLARITY

VA-044 [2,2'-Azobis[2-(2-imidazolin-2-yl) propane] Dihydrochloridees] es un iniciador azo hidrosoluble útil en la polimerización de monómeros de vinilo. Las reacciones son suaves y fácilmente controlables produciendo polímeros de alta linearidad y altos pesos moleculares.

VA-044 es utilizado también en una técnica que permite la exploración estructural y molecular de los sistemas biológicos intactos, llamada CLARITY, desarrollada en el Laboratorio Deisseroth de la Universidad de Stanford, Chung, K et al.: Nature., 497,332 (2013). Con este protocolo es posible transformar tejidos intactos, incluyendo órganos completos, en formas transparentes de hidrogel.


Ref:
LB-VA044-50g

Almacenamiento: Refrigerados entre 2-10°C

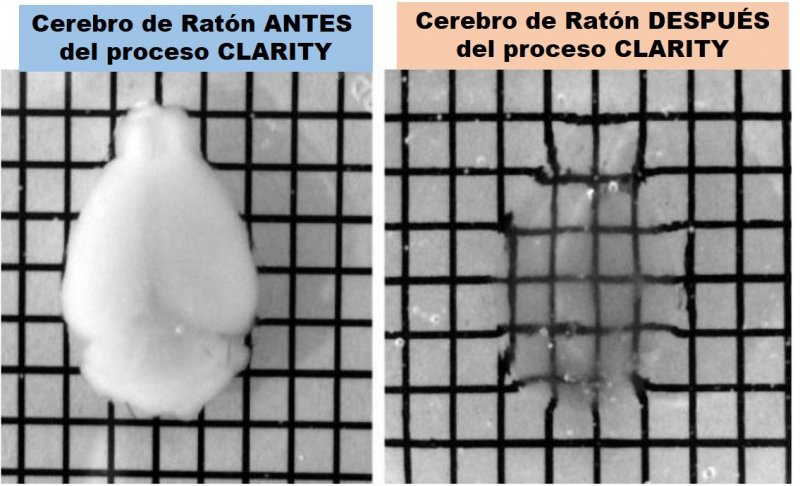

Proceso CLARITY

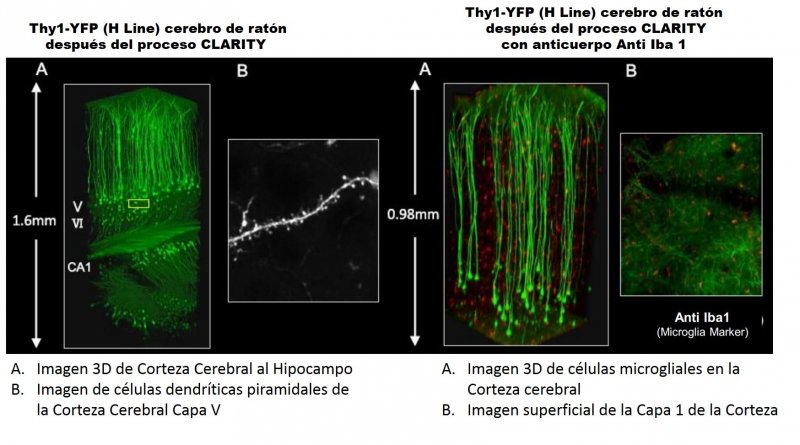

Thy 1-YFP Proceso CLARITY


Propiedades

Apariencia: polvo amarillo pálido

 Rango de fusión: 188一193 oC (descomposición)

pH (solución acuosa al 1%): 3,8

Solubilidad: Como se muestra a continuación.

(g/ 1 OO g de solvente)

Solvente --- temp.

10 °C

15 ºC

20 ºC

25 °C

Agua

32,3

33,5

34,7

36,5

Agua-metanol (50/50 V/V)

17,6

18,7

20,8

22,5

Metanol

1,3

1,5

1,7

1,9

Etanol

0,04

0,05

0,05

0,06

DMF, DMSO, acetona, benceno

prácticamente insoluble



Descomposición:

1)    Mecanismo de descomposición:

El VA一044 se descompone dando dos radicales catiónicos libres y libera nitrógeno molecular.

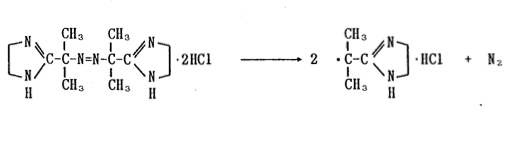

Mecanismo de descomposición

1)    Constantes de velocidad de descomposición y vidas medias en agua:



40 ºC

50 ºC

60 ºC

Constante de velocidad de descomposición (seg-1)

1,1 x 10-5

4,0x 10-5

13,5 x 10-5

Vida media  (min.)

1.040

288

86

Energía de activación

25,8  kcal / mol                      (1 08,0  kJ/ mol)

10 horas temperatura de descomposición de vida media

         44 ℃

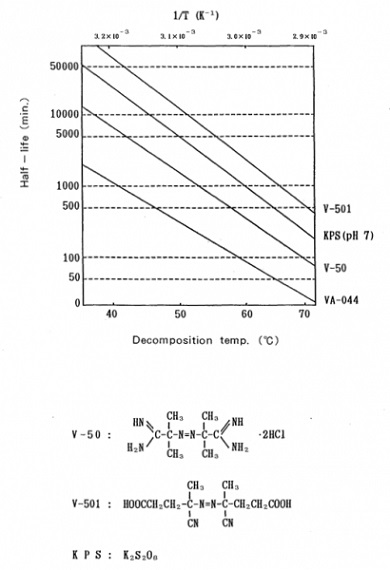

2)    Comparación de vidas medias de iniciadores hidrosolubles:

Comparación de vidas medias de iniciadores hidrosolubles

Estabilidad:

1)   Estabilidad de VA-044 (estado de polvo)

El VA-044 no presenta deterioro cuando se almacena como sólido a 40 °C durante un período de seis meses. El almacenamiento  a 60 °C tampoco ocasiona deterioro hasta por 2 semanas.

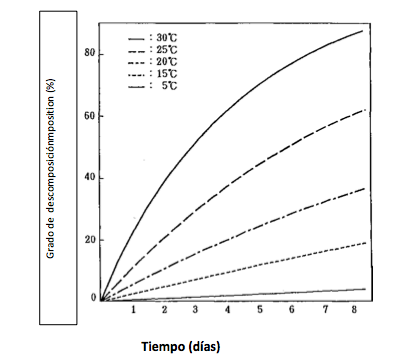

2) Estabilidad del VA-044 (solución acuosa):

Estabilidad de VA-044

Aplicaciones:

Polimerización de la acrilamida:

polimerización de monómeros

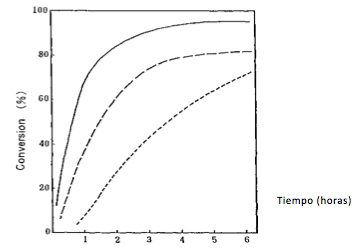

Comparación de iniciadores hidrosolubles en la polimerización de la acrilamida:

Comparación de iniciadores hidrosolubles en la polimerización de la acrilamida
  • Concentración de monómero: 5 wt %
  • Concentración del iniciador: 0,05 wt %/monómero
  • Temperatura de polimerización: 50 °C

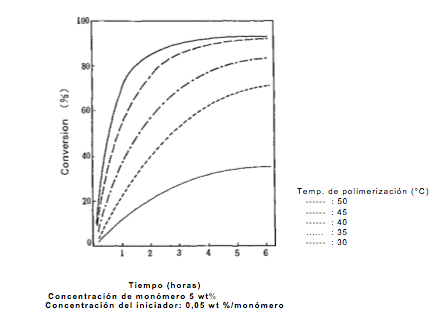

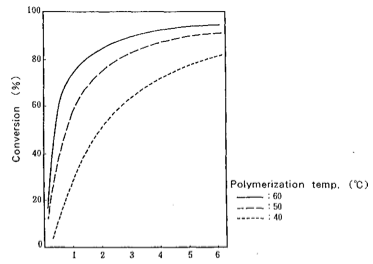

Efecto de la temperatura sobre la polimerización del ácido acrílico:

Efecto de la temperatura sobre la polimerización del ácido acrílico
  • Tiempo (horas)
  • Concentración del monómero: 5 wt%
  • Concentración del iniciador: 0,05 wt %/monómero

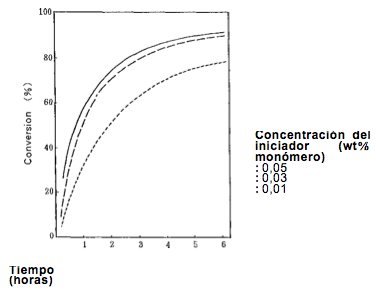

Efecto de la cantidad de VA-044 en la polimerización del ácido acrílico:

reaccion de los polimeros

Comparación de los iniciadores hidrosolubles en la polimerización por emulsión  de la acrilamida:

Comparación de los iniciadores hidrosolubles en la polimerización por emulsión

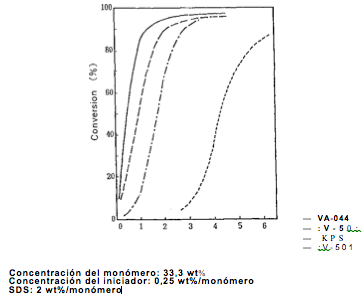

Comparación de los iniciadores hidrosolubles en la copolimerización de la emulsión:

Comparación de los iniciadores hidrosolubles en la copolimerización de la emulsi

Tiempo (horas)

  • Concentración del monómero:
    • estireno 16.7 wt%
    • butilacrilato 16,7 wt%
      Temperatura de polimerización: 50 °C
  • Concentración del iniciador: 0,25 wt %/monómero
  • SDS: 2 wt%/monómero
Almacenamiento

La temperatura de almacenamiento no debe sobrepasar 40 °C para evitar la descomposición y para mantener la calidad. El VA-044 debe almacenarse lejos de fuentes de calor y debe almacenarse en un lugar frío, oscuro y seco.

Puesto que el VA-044 produce gas de nitrógeno cuando se descompone, no debe almacenarse en contenedores herméticamente cerrados.


Toxicidad

LD50 (vel. oral):

  • Producto:3,0 g/kg
  • Producto de descomposición: 2,9 g/kg




Empaque   20 kg (net) tambor de fibra

Referencias

1) G. S. Hammond et al.,

J. Am. Chem. Soc., 85, 1501 (1963)

2) S. N. Gupta and U. S. Nandi,

J. Polym. Sci., Part B 6, 457 (1968)

3) G. Overberger et al.,

J. Polym. Sci., Part C :Polym. Lett. 24, 627 (1986)

4) K. Yamaguchi et al.,

Makromol.Chem., Rapid Commun. 10, 397 (1989)
